Серия ПС04 (сумматоры МВ+МВ)

Пассивные и активные сумматоры MB+MB

Предназначены для суммирования сигналов I-II и III диапазонов метровых волн (1-5к и 6-12к) на общий выход.

В модификациях ПС0411 и ПС0421 осуществляется предварительное усиление сигнала III диапазона. Сигнал I-II диапазонов в сумматорах всех моделей не усиливается. Активные модификации ПС04 рекомендуется применять при значительной разнице уровней сигналов I-II и III диапазонов.

Наименование параметра	0401	0411	0421
Коэффициент передачи по 1-5 к, не хуже, дБ	минус 1
Коэффициент усиления по 6-12 к, дБ	-1	8	19
Неравномерность в полосе любого ТВ-канала, не более, дБ	0,5
Максимальный выходной уровень, дБ/мкВ *	—	106	110
Коэффициент шума по вх. 6-12 к, не более, дБ	—	7	6
Развязка между выходами, не менее, дБ	—	8	10
R входов/выхода, Ом	75
КСВ входов/выхода, не хуже	2,5
Напряжение питания номинальное, В	—		12
Ток потребления (12 В), не более, мА	—	35	55
Диапазон рабочих температур, град.С	минус 40 … + 50
Габаритные размеры, мм	65х20х20 … 65х35х20

* При IMAIII = -60 дБ

Все сумматоры монтируются без паяльника.

Серия ПС03 (активные сумматоры МВ+ДМВ)

Акстивные сумматоры МВ+ДМВ

Предназначены для суммирования сигналов метрового (1-12 каналы) и дециметрового (21-60) диапазонов на общий выход с предварительным усилением диапазона ДМВ. Сигнал МВ-диапазона проходит сумматор без усиления.

Достоинством конструкции является совмещение в одном корпусе усилителя ДМВ и сумматора МВ+ДМВ, в результате чего улучшено согласование и снижены потери. Наличие трех модификаций с различными типами усилителей ДМВ позволяет подобрать сумматор для каждого конкретного случая.

Наименование параметра	0311	0321	0371
Коэффициент передачи по каналу МВ, не хуже, дБ	минус 1
Коэффициент усиления по каналу ДМВ, дБ	9	17±2	25±2
Неравномерность в полосе любого ТВ-канала, не более, дБ	0,5
Затухание в полосе задерживания, не менее, дБ	20
Максимальный выходной уровень, дБ/мкВ *	105	110	95
Коэффициент шума по вх. 6-12 к, не более, дБ	7	6	5
R входов/выхода, Ом	75
КСВ входов/выхода, не хуже	2,5
Напряжение питания номинальное, В	12
Ток потребления (12 В), не более, мА	35	55	35
Диапазон рабочих температур, град.С	минус 40 … + 50
Габаритные размеры, мм	65х20х20 … 65х35х20

* При IMAIII = -60 дБ

Все сумматоры монтируются без паяльника.

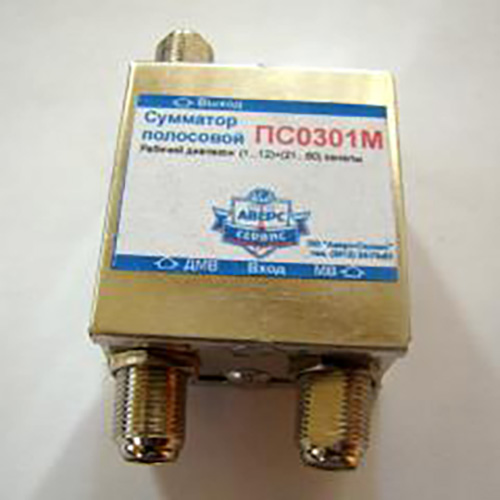

ПС0301 (пассивный сумматор МВ+ДМВ)

Пассивный сумматор МВ+ДМВ

Предназначен для использования в коллективных и индивидуальных системах приёма телевидения для суммирования сигналов 1-12 каналов и 21-69 каналов.

Возможно использование ПС0301 как в прямом включении (сумматор), так и в обратном (полосовой делитель).

Все выводы сумматоров имеют рязаязку по постоянному току.

Наименование параметра	0301
Коэффициент передачи в полосе пропускания, не хуже, дБ	минус 1
Затухание в полосе задерживания, не менее, дБ	минус 20
Неравномерность в полосе любого ТВ-канала, не более, дБ	0,5
R входов/выхода, Ом	75
КСВ входов/выхода, не хуже	1,7
Диапазон рабочих температур, град.С	минус 40 … + 50
Габаритные размеры, мм	65х20х20 … 65х35х20

Все сумматоры монтируются без паяльника.

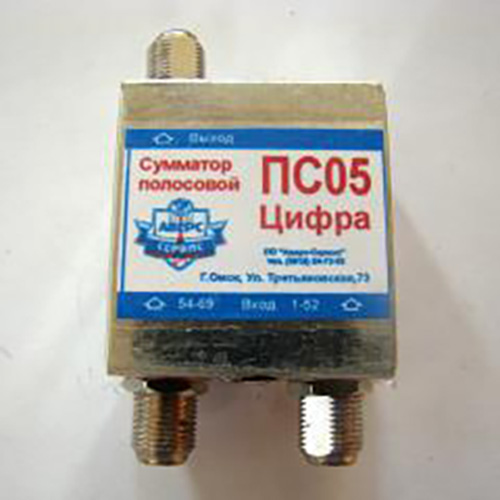

Серия ПС05 (сумматоры ДМВ+ДМВ)

Пассивные сумматоры ДМВ+ДМВ

Предназначаны для использования в коллективных и индивидуальных системах приёма телевидения для суммирования сигналов:

• 1-34к + 50-69к — ПС0501;
• 1-29к + 34-69к — ПС0502.

Фильтры сумматоров имеют малое затухание в полосе пропускания и высокую избирательность, благодаря чему достигается хорошая развязка между ДМВ антеннами. Сумматоры имеют защищенный экранированный корпус с F-коннекторами.

Сумматоры ПС0501 и ПС0502 спроектированы исходя из расположения передающих центров г.Омска. Возможно изготовление иных сумматоров по Вашему заказу.

Наименование параметра	0501	0502
Коэффициент передачи в полосе пропускания, не хуже, дБ	минус 1
Затухание в полосе задерживания, не менее, дБ	минус 25
Неравномерность в полосе любого ТВ-канала, не более, дБ	0,5
R входов/выхода, Ом	75
КСВ входов/выхода, не хуже	1,7
Диапазон рабочих температур, град.С	минус 40 … + 50
Габаритные размеры, мм	65х20х20 … 65х35х20
