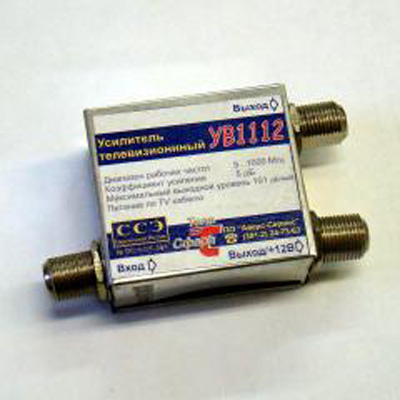

Серия УВ11
Усилители МВ/ДМВ с выходом на 1-4 телевизора
Предназначены для использования в абонентских и магистральных антенных системах в качестве линейных усилителей (УВ1111) и активных разветвителей на 2-4 выхода (УВ1112 — УВ1114).
Достоинством моделей УВ1112 — УВ1114 является совмещение в одном корпусе усилителя и делителя, что позволяет значительно снизить себестоимость продукции и улучшить её характеристики.
| Наименование параметра |
1111 |
1112 |
1113 |
1114 |
| Усиливаемые ТВ-каналы |
1 … 60 |
| Количество подключаемых телевизоров |
1 |
2 |
3 |
4 |
| Коэффициент усиления (сквозной), дБ |
10 |
5 |
3 |
1 |
| Отклонение коэфф. усиления от номинала, дБ |
±2 |
| Неравномерность в полосе любого ТВ-канала, не более, дБ |
1 |
| Максимальный выходной уровень, дБ/мкВ * |
106 |
101 |
98 |
97 |
| Коэффициент шума, не более, дБ |
6 |
| Развязка между выходами, не менее, дБ |
— |
8 |
10 |
13 |
| R входа/выхода (выходов), Ом |
75 |
| КСВ входа/выходов, не более |
2,5 |
| Напряжение питания номинальное, В |
12 |
| Диапазон питающих напряжений, В |
9 — 15 |
| Ток потребления (12 В), не более, мА |
35 |
| Диапазон рабочих температур, град. С |
-40 … +50 |
| Габариты, мм |
65х20х20 … 65х35х20 |
* При IMAIII = — 60 дБ
Все усилители монтируются без паяльника.

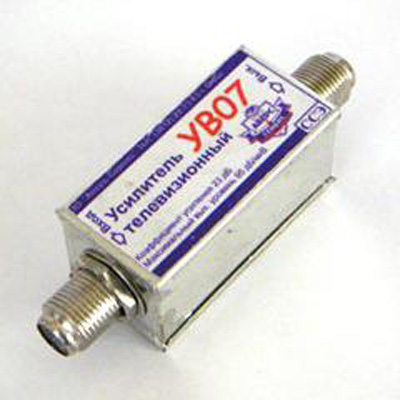

Серия УВ07
Усилители МВ/ДМВ с выходом на 1-4 телевизора
Предназначены для использования в абонентских антенных системах в качестве линейных усилителей (УВ0711) и активных разветвителей на 2 – 4 выхода (УВ0712 – УВ0714). Рекомендованы для применения в зонах неуверенного приема (сельской местности). Усилители позволяют получить качественное изображение при низком уровне входного сигнала. Достоинством моделей УВ0712 – УВ0714 является совмещение в одном корпусе усилителя и делителя, что позволяет снизить себестоимость продукции и улучшить её характеристики.
| Наименование параметра |
0711 |
0711 |
0711 |
0711 |
| Усиливаемые ТВ-каналы |
1 … 60 |
| Количество подключаемых телевизоров |
1 |
2 |
3 |
4 |
| Коэффициент усиления (сквозной), дБ |
23 |
18 |
16 |
14 |
| Отклонение коэфф. усиления от номинала, дБ |
±3 |
| Неравномерность в полосе любого ТВ-канала, не более, дБ |
0,6 |
| Максимальный выходной уровень, дБ/мкВ * |
95 |
90 |
88 |
86 |
| Коэффициент шума, не более, дБ |
4 |
| Развязка между выходами, не менее, дБ |
— |
8 |
10 |
13 |
| R входа/выхода (выходов), Ом |
75 |
| КСВ входа/выходов, не более |
2,5 |
| Напряжение питания номинальное, В |
12 |
| Диапазон питающих напряжений, В |
9 — 15 |
| Ток потребления (12 В), не более, мА |
35 |
| Диапазон рабочих температур, град. С |
-40 … +50 |
| Габариты, мм |
65х20х20 … 65х35х20 |
* При IMAIII = — 60 дБ
Все усилители монтируются без паяльника.

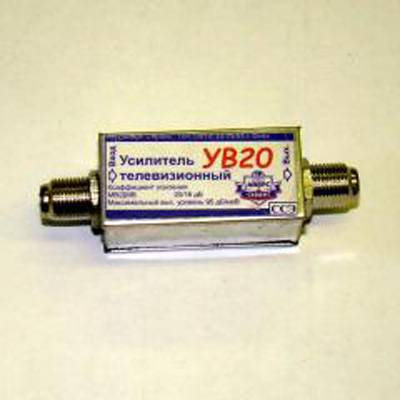

Серия УВ20
Усилители МВ/ДМВ с выходом на 1-4 телевизора
Предназначены для использования в коллективных и абонентских антенных системах в качестве линейных усилителей (УВ2011) и активных разветвителей на 2 — 4 выхода (УВ2012 — УВ2014).
В моделях УВ2012 — УВ2014 в одном корпусе совмещены усилитель и делитель, что позволяет снизить размеры и себестоимость продукции.
| Наименование параметра |
2011 |
2012 |
2013 |
2014 |
| Усиливаемые ТВ-каналы |
1 … 60 |
| Количество выходов |
1 |
2 |
3 |
4 |
| Коэффициент усиления 1…12 канала, дБ |
20 |
15 |
13 |
11 |
| Коэффициент усиления 21…69 канала, дБ |
16 |
11 |
9 |
7 |
| Максимальный выходной уровень, дБ/мкВ * |
110 |
105 |
103 |
101 |
| R входа/выхода (выходов), Ом |
75 |
| Коэффициент шума, не более, дБ |
5 |
| Развязка между выходами, не менее, дБ |
— |
8 |
10 |
13 |
| КСВ входа, не более |
4 |
| КСВ любого выхода, не более |
1,3 |
|
|
1,67 |
| Напряжение питания, В |
12 |
| Ток потребления, мА |
55 |
| Габаритные размеры, мм |
65х20х20 … 65х35х20 |
* При IMAIII = — 60 дБ
Все усилители монтируются без паяльника.
