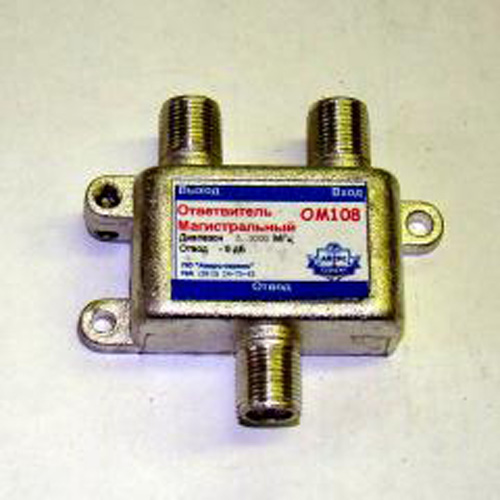

Ответвитель магистральный на 1 отвод
Предназначен для использования в коллективных сетях для подключения отводов к антенному кабелю снижения.
| Наименование параметра | 106 | 108 | 110 | 112 | 114 | 116 | 118 | 120 | 124 |
|---|---|---|---|---|---|---|---|---|---|
| Диапазон рабочих частот, МГц | 5-2050 (каналы 1…69) | ||||||||
| Количество отводов | 1 | ||||||||
| Затухание на отвод, дБ | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 | -24 |
| Затухание проходное, дБ | |||||||||
| Rвх.\вых., Ом | 75 | ||||||||
| Развязка по постоянному току | + | ||||||||
| Габаритные размеры, не более, мм | 65х43х25 | ||||||||
Все сумматоры монтируются без паяльника.
Акстивные сумматоры МВ+ДМВ
Предназначены для использования в широкополосных коллективных и абонентских антенных системах в качестве пассивных ответвителейна 2 выхода.
Ответвители имеют минимальное проходное затухание и хорошее согласование.
Все выводы ответвителей развязаны по постоянному току.

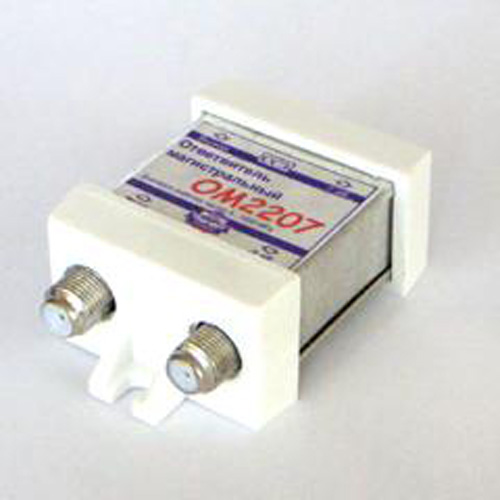

| Наименование параметра | ОМ 2207 F | |||
|---|---|---|---|---|
| Диапазон рабочих частот, МГц | 1…60 каналы | |||
| Затухание вход — отвод, дБ | 7 | |||
| Затухание вход — выход, не более, дБ | 3,5 | |||
| Изоляция отвод — выход, не менее, дБ | 75 | |||
| КСВ входа, не более | 1,5 | |||
| КСВ выхода, не более | 1,5 | |||
| КСВ отвода, не более | 1,5 | |||
| Габаритные размеры | 65х65х30 | |||
Все сумматоры монтируются без паяльника.
