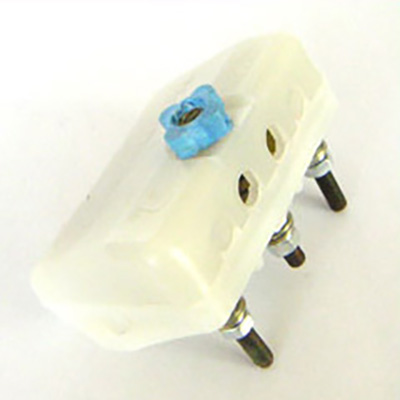

АСУ-1М

АСУ-1м предназначено для согласования симметричного антенного вибратора с волновым сопротивлением 300 Ом (антенны АТКГ(В)) с несимметричным кабелем снижения с волновым сопротивлением 75 Ом в диапазоне 6…12 ТВ-каналов.

АСУ-1м позволяет улучшить качество приёма 6…12 каналов за счёт дополнительного подавления сигналов 1…5 каналов и ДМВ (снижения помех), отсутствие в АСУ-1м моточных изделий значительно снижает вероятность отказов по сравнению с АК-1.

Параметр	АСУ-1м	АК-1
Диапазон частот, МГц	174 — 230	48 — 230
КСВ выхода, не более	1,05	1,43
Затухание, не более, (типовое значение), дБ	0,3	не указано
Затухание на частоте 48 МГц, дБ	> 10	—
Затухание на частоте 470 МГц, дБ	> 6	—

Монтаж АСУ-1м производится без паяльника.

АСУ-2м

АСУ-2м предназначены для согласования симметричного 300-омного антенного вибратора, работающего в диапазоне 1…5 каналов, с несимметричным 75-омным трактом и суммирования полученного сигнала с сигналом в диапазоне 6…12 каналов, поступающего с несимметричного входа с волновым сопротивлением 75 Ом.

Все элементы АСУ-2м выполнены на печатной плате. АСУ-2м имеют существенно лучшие параметры по согласованию (как с кабелями, так и с антенной) и по затуханию в полосе задерживания (см. таблицу):

Параметр	АСУ-2м	АК-2
Диапазон частот по симметричному входу, МГц	48 — 100	48 — 100
Диапазон частот по несимметричному входу, МГц	174 — 230	174 — 230
КСВ по несимметричному входу, не более	1,25	не нормир.
КСВ выхода, не более	1,35	2,0
Затухание в полосе (48 — 100) МГц, не более, дБ	0,6	2,0
Затухание в полосе (174 — 230) МГц, не более, дБ	0,3	не нормир.
Затухание в полосе задерживания, не менее, дБ	25	16

Монтаж АСУ-2м производится без паяльника.
