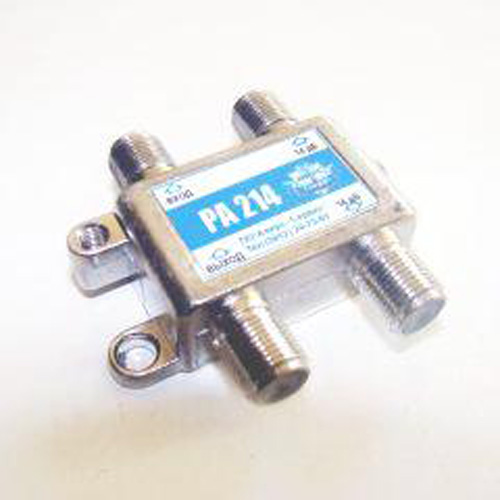

Серия РА2хх
Разветвители телевизионные абонентские
Предназначены для использования в широкополосных коллективных антенных системах для подключения двух абонентских отводов к магистрали.
РА2xx работают в диапазонах МВ и ДМВ (1 — 60 ТВ-каналы). В их конструкции применены ферритовые трансфлюкторы, что позволило получить хорошую линейность и высокое значение межотводной изоляции.
Ряд разветвителей с различной величиной затухания на абонентский отвод (8 дБ, 10 дБ, 12дб, 14дБ, 16дБ, 18дБ, 21дБ и 24 дБ) позволяет монтировать подъездные коллективные системы с равным распределением сигнала для всех абонентов.
Все выводы разветвителей развязаны по постоянному току.
| Наименование параметра | РА208 | РА210 | РА212 | РА214 | РА216 | РА218 | РА221 | РА224 |
|---|---|---|---|---|---|---|---|---|
| Количество отводов | 2 | |||||||
| Затухание на отвод, дБ | 8±0,5 | 10±0,5 | 12±0,5 | 14±0,5 | 16±0,5 | 18±0,5 | 21±0,5 | 24±0,5 |
| Затухание вход-выход, не более, дБ | 3,8 | 2,5 | 2 | 1,5 | 0,5 | |||
| Затухание переходное, дБ | 22 | |||||||
| Изоляция между вых. и отводом, не менее, дБ | 29 | 29 | 32 | 40 | 38 | |||
| Rвх., Rвых. по всем выводам, Ом | 75 | |||||||
| КСВ магистрального входа/выхода, не более | 1,3 / 1,3 | |||||||
| КСВ отвода, не более | 1,5 | |||||||
| Габаритные размеры, мм | 84х48х20 | |||||||
Все разветвители монтируются без паяльника.
