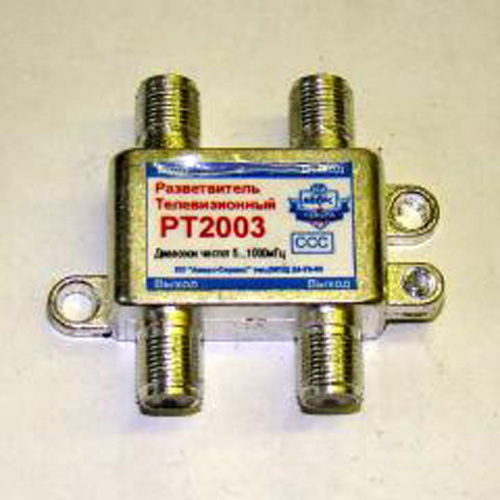

Делители телевизионного сигнала на 2,3 и 4 телевизора

Предназначены для использования в коллективных и абонентских антенных системах в качестве пассивных равновесных делителей на 2, 3 и 4 выхода.

Делители имеют предельно малое затухание на каждый отвод и высокую линейность во всём рабочем диапазоне частот. Все изделия работают как в прямом включении (делитель), так и в обратном (широкополосный сумматор).

Все выводы делителей серии РТ20 имеют рязвязку по постоянному току.

Наименование параметра	РТ2002	РТ2003	РТ2004
Диапазон рабочих частот, МГц	5 — 860	(1 — 69 ТВ каналы)
Количество выходов	2	3	4
Затухание вход-выход в диапазоне МВ, дБ	3,5±0,5	5,5±0,5	7±0,5
Затухание вход-выход в диапазоне ДМВ, дБ	3,5±0,5	6±0,5	7,5±0,5
КСВ входа, не более	1,4
КСВ любого выхода, не более	1,4
Изоляция выход-выход, не менее, дБ	22
Габариты, мм	55х35х15 … 65х35х20

Все разветвители монтируются без паяльника.
